一、項目背景
天然氣發電，或稱燃氣發電，是指以油田氣、氣田氣、煤層氣、泥火山氣和生物生成氣等氣體(ti) 燃燒產(chan) 生的熱能驅動發電機發電的過程。與(yu) 煤炭發電相比，燃氣發電一方麵可以減少汙染物排放，優(you) 化空氣質量，另一方麵可以降低電力行業(ye) 碳排放強度，使碳排放總量得到控製，減緩氣候變暖，具有較好的節能效益、環保效益和社會(hui) 效益。
隨著天然氣資源的大規模開發利用，國家“西氣東(dong) 輸”工程建設穩步推進。作為(wei) 國家西氣東(dong) 輸配套項目以及國家“十一五”期間新建的大型燃氣——蒸汽聯合循環電力重點工程，中國華能集團旗下的某燃氣發電廠兩(liang) 台2×390MW燃氣－蒸汽聯合循環機組是華中電網的主力調峰機組，為(wei) 解決(jue) 華中地區電力緊張局麵，助力市區經濟社會(hui) 發展做出了積極貢獻。
在燃氣發電廠整個(ge) 機組係統中，不間斷電源能夠提供可靠、穩定的動力，對機組的正常運轉至關(guan) 重要。然而，2020年華能係統內(nei) 發生多次不間斷電源故障，導致多起不安全事件，為(wei) 減少設備隱患，現計劃由青島星空体育官网入口网站對該燃氣發電廠兩(liang) 台機組不間斷電源主機櫃進行升級改造。
二、項目方案
該燃氣發電廠#1、#2機組升級改造前各安裝了1套不間斷電源，構成交流不停電電源係統，主要由整流器、逆變器、靜態旁路開關(guan) 、手動檢修旁路開關(guan) 、逆止二極管、旁路隔離變壓器、旁路調壓器和饋線屏等組成。其係統共有三路電源：主電源、直流電源和旁路電源，主電源和旁路電源分別取自400V保安PCIA段和IB段，直流電源取自220V直流饋線屏，能為(wei) 遠動、保護及其他不允許停電的設備等重要負荷供電。
憑借自身豐(feng) 富的項目服務經驗，青島星空体育官网入口网站的技術工程師針對該燃氣發電廠的應用環境、電氣環境以及未來可能的拓展需求進行了有計劃地部署，給出了量身定製的交流不停電電源係統升級改造方案。方案主要由輸入隔離變壓器、12脈衝(chong) 整流器、逆變器、工作電源開關(guan) 、靜態旁路開關(guan) 、手動旁路開關(guan) 、逆止二極管、輸出隔離變壓器等組成，同時也設計有三路電源輸入，一路三相380VAC工作電源，一路單相220VAC旁路電源，還有一路電廠直流屏提供220V直流動力電源，確保機組係統的不間斷供電。
該方案在正常運行狀態時，由主電源供電，不間斷電源提供穩定的AC230V、50Hz正弦波電源給負載；當主電源發生故障時，逆變器自動改由外供的電廠單元機組蓄電池直流係統電源供電；而在旁路狀態時，逆變器輸出電壓不正常，靜態開關(guan) 可將負載自動切換至旁路係統的備用電源上，也可以手動操作旁路開關(guan) 不間斷地將負載切換至旁路係統的備用電源上，保障設備和負載能夠繼續運行。
三、方案特點
1、高可靠性
青島星空体育官网入口网站不間斷電源采用核工業(ye) 級IGBT器件，加大功能單元的冗餘(yu) 度，增強係統的抗衝(chong) 擊力。產(chan) 品還設計有四級隔離，輸入、旁路、輸出、220V直流動力電源四路經變壓器隔離，並且控製線路與(yu) 電子功率單元屏蔽，冷卻風隻經過功率器件的散熱器，不經過電子器件和控製線路，防塵性更強，提升整機供電可靠性。
2、多重保護設計
青島星空体育官网入口网站不間斷電源還有著過載保護、短路保護、過電壓保護等多重保護功能，能夠輕鬆應對燃氣發電廠內(nei) 市電中斷、電壓下陷、瞬變、欠壓、過壓、浪湧、雜訊幹擾、頻率波動、諧波失真等問題，避免電力設備受到電力幹擾、電力損壞等問題的影響，為(wei) 用戶的負載設備提供安全的電源保障。
3、低碳節能
青島星空体育官网入口网站不間斷電源采用模塊化設計及N+1並聯冗餘(yu) 設計，有著接近1的輸入功率因數，逆變效率可達98%以上，提高電源的利用率。並且，該產(chan) 品還內(nei) 置輸入濾波器，擁有較低的諧波失真，減少輸入電流的諧波對電網的汙染，降低不間斷電源對電力的損耗，減少碳排放。
4、售後服務
在交流不停電電源係統升級改造方案之外，青島星空体育官网入口网站還為(wei) 燃氣發電廠提供了技術支持和售後保障，比如現場安裝、調試、測試服務，技術交流和知識培訓，遠程支持、現場維修、升級服務等，確保升級改造後的電源係統的長期穩定和安全運行。

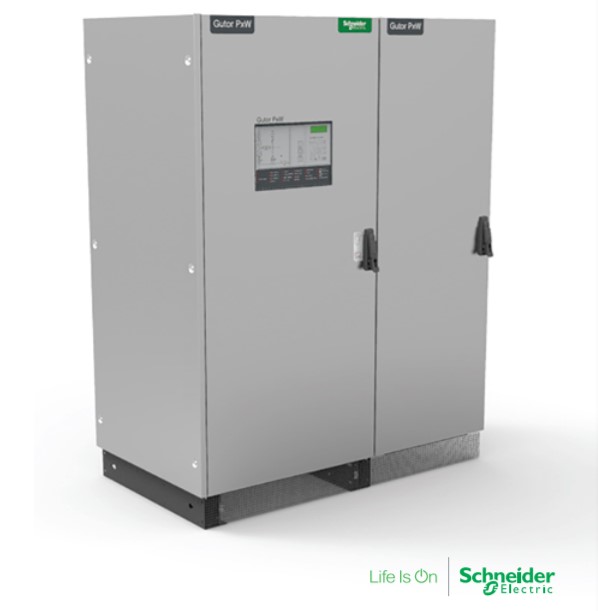

基於(yu) 可靠的GUTOR不間斷電源產(chan) 品，青島星空体育官网入口网站為(wei) 該燃氣發電廠提供了交流不停電電源係統升級改造方案，保證了在停電等突發情況下，燃氣發電廠內(nei) 的重要負載不間斷運行，不僅(jin) 體(ti) 現了青島星空体育官网入口网站的技術實力，更體(ti) 現了公司“以客戶為(wei) 中心”的服務理念。
